LoRa対応

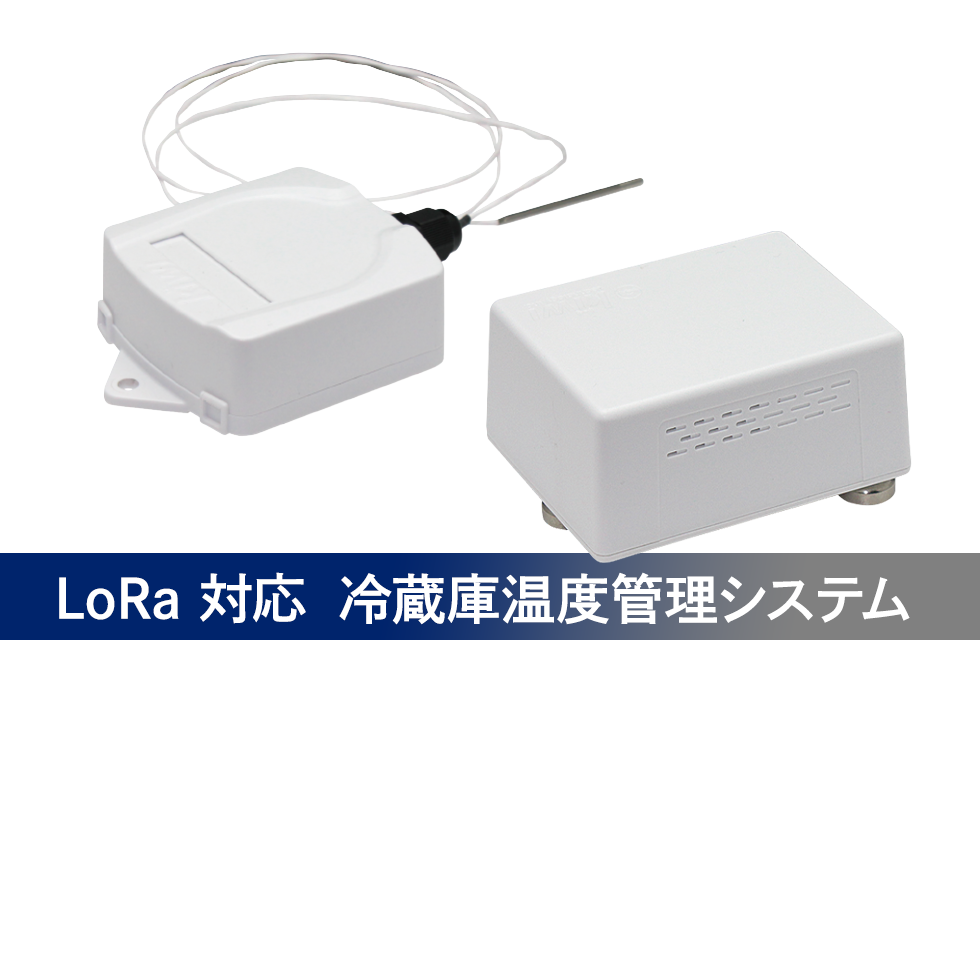

冷蔵庫温度管理システム「LAS」

衛生管理や品質管理において、冷蔵庫の温度管理、記録、保守は、より厳密に確実に実施することが求められています。
これまでは人が定期的に目視チェックしてきた作業ですが、それをLoRaネットワークで、コスト、システムを最適化し、作業を自動化することを目的としたのがこの「LASシリーズ」です。

LoRa対応

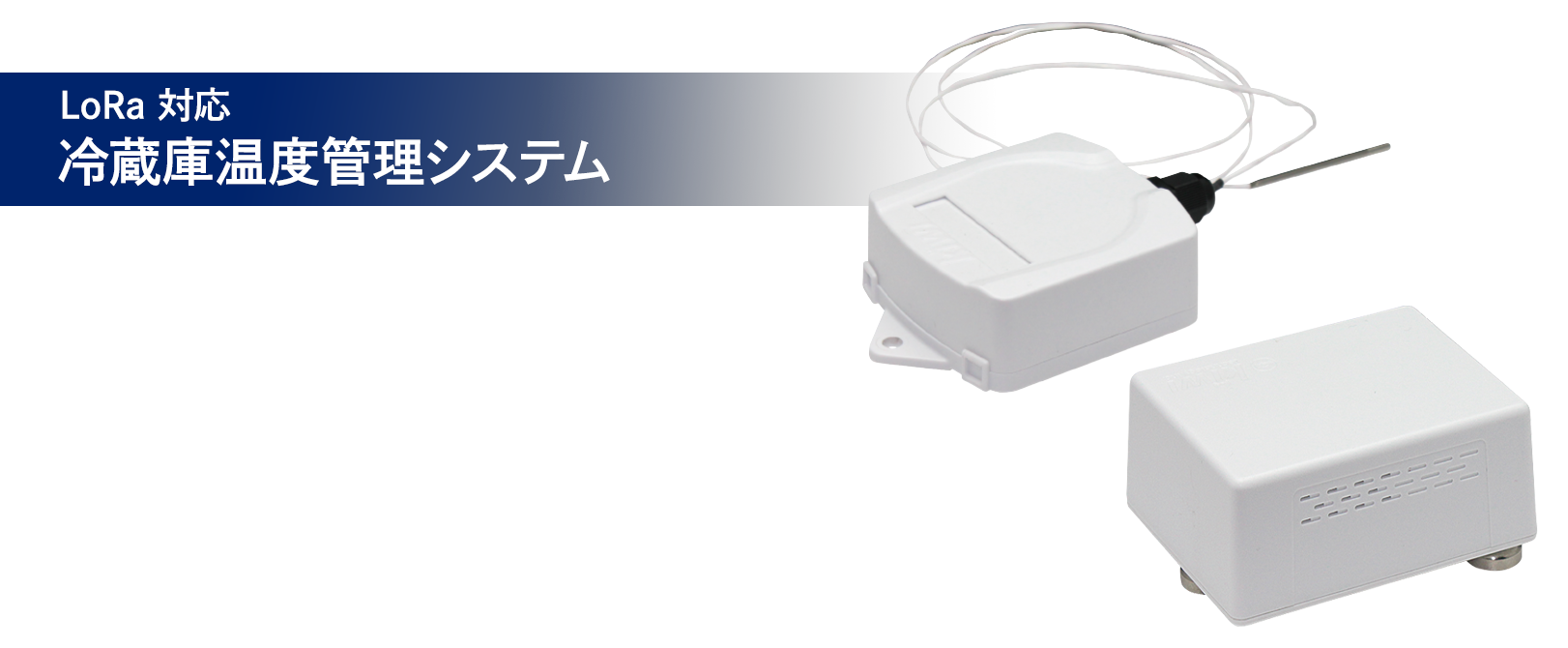

冷蔵庫温度管理システム「LAS」

衛生管理や品質管理において、冷蔵庫の温度管理、記録、保守は、より厳密に確実に実施することが求められています。
これまでは人が定期的に目視チェックしてきた作業ですが、それをLoRaネットワークで、コスト、システムを最適化し、作業を自動化することを目的としたのがこの「LASシリーズ」です。

LASシリーズ

LASシリーズの特徴

  • 冷蔵庫の温度をリアルタイムで一元管理。
  • 温度管理・記録・異常の検知と警報をすべて自動化。スタッフの作業時間、負担を削減。
  • 既存のネットワークは利用せず、温度センサー用に専用のLoRa ネットワークを構築。
  • 冷蔵庫、冷蔵ケースのメーカー、種類を問わず、簡単に後付できる。
  • 管理温度の範囲を超え異常温度を検出したら、電話とメールで警報を通知。
  • 全国のどの拠点、どの冷蔵庫で異常が起きているか、離れた拠点や本部からも把握することが可能。
  • 温度管理のみならず、LoRa 対応のマグネットセンサー、人感センサーなどのセキュリティ用センサーも同一ネットワーク内に統合可能。
イメージ画像:車両

一般的な冷蔵庫、冷蔵ケースに設置する場合

冷凍、冷蔵ショーケースはセンサー内蔵型「LAS-603」

イメージ画像:バス

業務用冷蔵庫に設置する場合

業務用冷凍冷蔵庫は扉を閉めると電波が遮断されるため、
センサーコードタイプの「LAS-604」

異常警報機能

  • 異常警報用CTIサーバーには各拠点ごとに連絡先(電話番号と電子メールアドレス)を登録することができます。
  • 温度センサー管理クラウドサーバーには、予め冷蔵庫ごとに管理温度の上限下限範囲を設定します。
  • 管理温度の範囲を超え異常温度を検出したとき、温度センサー管理クラウドサーバーから拠点情報と冷蔵ケース番号がCTIサーバーへ送られ、予め指定された電話番号とメールに対して一斉に警報を出します。
  • 電話通知では、自動音声メッセージによって異常が発生している冷蔵ケース番号をアナウンスする。メッセージの再生、警報の停止、監視再開などは全て電話操作で行うことができます。
異常警報機能

LoRaネットワークとは

旧来の低消費電力の無線技術にはBluetoothやZigBeeなどがあります。しかし、これらの電波は遠くまで飛ばず、1つの基地局でカバーできるエリアは狭いため、例えば大規模施設や田畑や農場のように、km単位のエリアを全体的にカバーするには多数の中継器を設置する必要がありました。
他方、広域をカバーできる無線ネットワークとして3G/LTEがありますが、1回線あたり月々数百円の通信料金がかかるため、大量のデバイスがネットワークにつながるIoTでは通信コストが大きく膨れ上がってしまうこと。更には、デバイスごとに消費電力が大きいことも課題でした。そうしたなか、登場した新しい無線技術が「LPWA(Low Power, Wide Area) 」です。
通信速度は100bps~数十kbpsと低速でありますが、km単位のエリアを1台のゲートウェイで集約できるため圧倒的な低コストかつ省電力を実現する特性から、IoT向けの無線ネットワークとして「LPWA」に期待が集まっています。

LoRaネットワークとは

LoRaは、LPWAの一種で、省電力で広いエリアをカバーすることを特徴とする無線技術です

特定小電力無線のため免許が不要で、屋内用と屋外用のゲートウェイが各種のエンドノードと通信を行い、ノードの情報をクラウドサーバーに集約して利用 します。920MHz帯の無線を利用し、実際にIoTのためにやり取りするデータの通信速度は、8km先まで送れるモードで980bps、通信距離を短くしたモード で11,000bps程度とされています。

LoRaネットワークとは

旧来の低消費電力の無線技術にはBluetoothやZigBeeなどがあります。しかし、これらの電波は遠くまで飛ばず、1つの基地局でカバーできるエリアは狭いため、例えば大規模施設や田畑や農場のように、km単位のエリアを全体的にカバーするには多数の中継器を設置する必要がありました。
他方、広域をカバーできる無線ネットワークとして3G/LTEがありますが、1回線あたり月々数百円の通信料金がかかるため、大量のデバイスがネットワークにつながるIoTでは通信コストが大きく膨れ上がってしまうこと。更には、デバイスごとに消費電力が大きいことも課題でした。そうしたなか、登場した新しい無線技術が「LPWA(Low Power, Wide Area) 」です。
通信速度は100bps~数十kbpsと低速でありますが、km単位のエリアを1台のゲートウェイで集約できるため圧倒的な低コストかつ省電力を実現する特性から、IoT向けの無線ネットワークとして「LPWA」に期待が集まっています。

LoRaネットワークとは

LoRaは、LPWAの一種で、省電力で広いエリアをカバーすることを特徴とする無線技術です

特定小電力無線のため免許が不要で、屋内用と屋外用のゲートウェイが各種のエンドノードと通信を行い、ノードの情報をクラウドサーバーに集約して利用します。920MHz帯の無線を利用し、実際にIoTのためにやり取りするデータの通信速度は、8km先まで送れるモードで980bps、通信距離を短くしたモードで11,000bps程度とされています。

ゲートウェイ「TLG」シリーズ

「TLGシリーズは、各センサーからLoRaネットワークで送信されたデータを、3G/LTE、2.4GHz帯無線LAN、有線LANを使ってクラウドサーバーに送る屋内用ゲートウェイです。km単位のエリアを集約できるLoRa規格に準拠していますので、1台で広範囲のネットワークを構築することができます。

バーコード読取
充電用コネクタ防護用マグネット式アダプターを標準付属

温度センサー「LAS」シリーズ

LASシリーズは、LoRaネットワークを通じて定期的(通常モードでは1時間単位)に環境温度をクラウドサーバーへアップロードする機能を持った温度センサーです。5分間隔での温度測定を常時おこなっており、環境温度が設定した温度範囲外になると、温度異常としてクラウドサーバー経由でアラートを通知します。
リチウム電池(2400mAh)2個を内蔵しており、1時間に一回の測定データ送信の場合、電池交換無しで約5年動作します。

仕様

ゲートウェイ「TLG」シリーズ(製造元:Kiwi Technology Inc)

製品名(型番)TLG3901BLV2
TLG3901BLV2
無線通信周波数920MHz帯
動作温度0℃~55℃
通信方式3G/LTE、2.4GHz帯無線LAN、有線LAN
SIMスロットnano SIM
インターフェースRJ45×1、マイクロUSB×1、スタンダードUSB2.0×1、SMA RFアンテナコネクタ×2
電源電源 USB ACアダプタ(5V/2A)
寸法150.6×107.26×33mm
※突起部は除く
質量260g
製品名(型番)TLG3901BLV2
TLG3901BLV1
無線通信周波数920MHz帯
動作温度0℃~40℃
通信方式3G/LTE、2.4GHz帯無線LAN、有線LAN
SIMスロットnano SIM
インターフェースRJ45×1、マイクロUSB×1、スタンダードUSB2.0×1、SMA RFアンテナコネクタ×1
電源電源 USB ACアダプタ(5V/2A)
寸法135.6×107.11×33mm
※突起部は除く
質量220g

温度センサー「LAS」シリーズ(製造元:Kiwi Technology Inc)

製品名(型番) マグネット型センサー
マグネット型センサー

本体の底面には金属ケースに取り付けるためのマグネットを3個装備していますので簡単に設置することができます。

センサー温度 温度/湿度
製品名(型番)LAS-603 LAS-603V2
無線通信周波数920MHz帯 920MHz帯
動作温度-30℃~70℃ -30℃~70℃
動作湿度
温度
5%~95%(結露無きこと) 5%~95%(結露無きこと)
センサー測定
範囲(温度)
-30℃~70℃ -30℃~70℃
センサー測定
範囲(湿度)
- 5%RH~95%RH
データ送信間隔1~24時間毎
(1時間単位で変更可能)
1~24時間毎
(1時間単位で変更可能)
電池リチウム電池
(CR-AG/
2400mAh)×2
リチウム電池
(CR-AG/
2400mAh)×2
電池駆動時間
(概算)
約5年 約5年
寸法64×75×37mm
※突起部は除く
64×75×37mm
※突起部は除く
質量150g 150g
防水性能IP65 IP65
製品名(型番) プローブ型センサー
プローブ型センサー

センサー部分はプローブ形状になっており、業務用冷蔵庫内など電波の届かない場所に設置する際、センサー部分のみを庫内に設置することで対応することができます。

センサー温度 温度(超低温)
製品名(型番)LAS-604 LAS-604V2-UL -120℃対応
無線通信
周波数
920MHz帯 920MHz帯
動作温度-20℃~70℃ -20℃~70℃
動作湿度温度5%~95%(結露無きこと) 5%~95%(結露無きこと)
センサー測定
範囲(温度)
-60℃~200℃ -120℃~200℃
データ送信
間隔
1~24時間毎
(1時間単位で変更可能)
1~24時間毎
(1時間単位で変更可能)
電池リチウム電池
(CR-AG/
2400mAh)×2
リチウム電池
(CR-AG/
2400mAh)×2
電池駆動時間
(概算)
約5年約5年
寸法66×84×30mm
※突起部は除く
66×84×30mm
※突起部は除く
質量105g 120g/135g
防水性能IP64 IP64
プローブProbe:ɸ2.3mm
Cable length:
300cm
Probe:ɸ2.3mm
Cable length:
300cm/500cm

※性能値は使用環境や、使用状況などにより変化します
